詳細說明

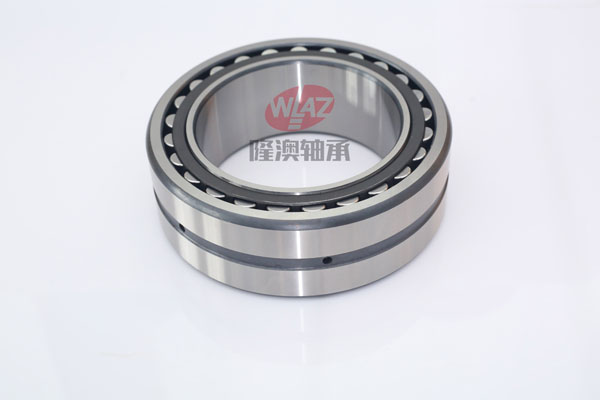

調心滾子軸承:

調心滾子軸承是在有兩條滾道的內圈和滾道為球面的外圈之間，組裝著鼓形滾子的軸承。調心滾子軸承具有兩列滾子，主要承受徑向載荷，同時也能承受任一方向的適量軸向載荷；有很高的徑向載荷能力，特別適用于徑向重載或振動載荷下工作，但不能承受純軸向載荷。

調心滾子軸承的主要特點有：

(1)與調心球軸承類似，調心滾子軸承的外圈滾道是球面的一部分，其曲率中心在軸承軸線上，該類軸承外圈滾道是球面形，故其調心性能良好，能補償同軸度誤差，因此可以實現自動調心。

(2)在與滾動方向垂直的截面內，滾子母線是曲線，與內外滾道能夠很好地吻合，滾子與滾道是線接觸，能承受徑向負荷及軸向負荷，具有較好的抗沖擊能力。

(3)調心滾子軸承的滾子與滾道的吻合度高，并且都是曲線母線，因此相對滑動嚴重，摩擦要比圓柱滾子軸承大，所以調心滾子軸承所允許的工作轉速較低。

(4)普通的凋心滾子軸承帶有非對稱型滾子，運轉時會產生一個軸向分力，滾子受到這個分力的作用而與中心固定擋邊相接觸，對稱型滾子的調心滾子軸承，它采用可沿軸向移動的活動中間擋圈，這樣滾子不再受中心擋邊的約束，并且省去了內圈滾道的退刀槽，可以采用更長的滾子，從而提高軸承的承載能力。

(5)單列調心滾子軸承的接觸角為0。，在軸向載荷下接觸角沒有明顯變化，很小的軸向載荷就會在滾子與滾道之間產生很大的接觸力，因此當軸向載荷相對大于徑向載荷時，單列調心滾子軸承不能承受徑向和軸向的聯合載荷。

(6)與調心球軸承類似，帶緊定套的雙列調心滾子軸承可以安裝在光軸的任意位置上，不需要加工定位軸肩。
